Rasuk-I ialah bahagian keluli struktur dengan keratan rentas berbentuk I: dua bebibir selari yang disambungkan oleh satu web menegak. Itulah definisi dalam satu baris. Segala-galanya dalam perihalan kerja — kedalaman, lebar bebibir, ketebalan web dan bebibir, gred, panjang dan kelurusan — wujud kerana bentuk sahaja tidak memberitahu kilang, perincian atau pengimpal apa yang perlu dilakukan dengannya.
Kebanyakan orang yang mencari perihalan rasuk-I memerlukan satu daripada empat perkara: takrifan biasa untuk nota lukisan atau penyerahan, penetapan saiz yang sebenarnya boleh mereka pesan, cara untuk memberitahu rasuk canai panas daripada rasuk yang dikimpal, atau senarai semak ringkas butiran untuk mengesahkan sebelum keluli diterima. Bahagian di bawah mengambilnya mengikut susunan dan memastikan nombor itu konkrit.
Jawapan ringkas: terangkan rasuk-I dengan enam item — kedalaman, lebar bebibir, ketebalan web, ketebalan bebibir, panjang dan gred keluli. "IPE 300, S355JR, 12 m, EN 10365" ialah perihalan. "200 by 100 I-beam" ialah nama panggilan.
Apakah I-Beam? Definisi dan Anatomi
Rasuk-I adalah simetri pada kedua-dua paksi dan menumpukan bahan dalam bebibir, iaitu di mana tegasan lenturan paling tinggi. Disebabkan pengedaran itu, rasuk-I membawa beberapa kali beban lenturan bar segi empat tepat pepejal dengan berat dan kedalaman yang sama - dan fakta tunggal itu menjelaskan mengapa profil itu bertahan dalam hampir setiap struktur keluli yang pernah dibina.
Enam ukuran menentukan bahagian. Ia muncul dalam setiap katalog kilang dan dalam setiap huraian yang patut ditulis.
| unsur | Simbol biasa | Apa yang dikawalnya |
|---|---|---|
| Kedalaman | d atau h | Ketinggian keseluruhan bahagian; memacu kapasiti lentur dan ruang kepala dibiarkan dalam binaan lantai. |
| Lebar bebibir | bf atau b | Lebar plat atas dan bawah; memacu kestabilan sisi dan berapa banyak ruang yang ada pada sambungan yang dibolt atau dikimpal. |
| Ketebalan web | tw | Jaring nipis adalah ringan dan cekap, tetapi ricih dan lekuk tempatan mula mengawal reka bentuk. |
| Ketebalan bebibir | tf | Mentadbir lenturan tempatan, galas bolt dan kedalaman yang tersedia untuk sebarang penyediaan kimpalan. |
| Jejari akar | r | Fillet tempat web bertemu bebibir; menetapkan jarak yang jelas untuk bolt dan ruang yang boleh dicapai oleh obor kimpalan. |
| Panjang | L | Panjang kilang yang dipesan disebut dalam meter atau kaki; memotong, mengatasi dan menggerudi mengubah panjang yang dihantar, bukan bahagian. |
I-Beam, H-Beam dan Wide-Flange: Keluarga Sama, Perkadaran Berbeza
"I-beam" dan "H-beam" bukanlah dua produk yang berbeza. Mereka menggambarkan keluarga bentuk yang sama; nama itu biasanya memberitahu anda betapa lebar bebibir adalah relatif kepada kedalaman. Bahagian dalam dengan bebibir sempit kelihatan seperti modal I, dan melebarkan bebibir ke arah kedalaman menukar profil yang sama menjadi sesuatu yang kelihatan seperti huruf besar H. Kod dan katalog kilang memberikan dua nama yang melampau berbeza, dan dari situlah kebanyakan kekeliruan pada lukisan berasal.
Tiga perkara berubah apabila bebibir melebar: kekakuan sisi rasuk, jisim untuk kedalaman tertentu, dan butiran sambungan yang sesuai secara fizikal.
| Nama | Dari mana ia datang | Gaya bebibir | Penggunaan biasa |
|---|---|---|---|
| I-beam (generik) | Industri am, bentuk "S" AS yang lebih lama | Bebibir sempit, kadang-kadang tirus | Retrofit, monorel kecil, rangka cahaya |
| Bentuk W bebibir lebar | AISC / ASTM A6, Amerika Utara | Bebibir selari, lebar berbanding kedalaman | Bingkai bangunan, tiang, rasuk lantai |
| IPE | EN 10365, Euronorm | Bebibir selari, sempit dan ringan | Kerja keluli am, rangka jentera |
| HEA / HEB / HEM | Euronorm | Bebibir lebar, meningkatkan berat dan ketebalan dinding | Lajur, bingkai berat, struktur kren |
| HW / HM / HN | GB/T 11263, China | HW lebar, HM sederhana, HN sempit | Kerja keluli untuk projek domestik Asia dan eksport |
| bentuk H (JIS) | Jepun | Bebibir selari, serupa dengan bebibir lebar | Bingkai, sokongan, fabrikasi umum |
Cara Membaca Penetapan Saiz I-Beam
Penamaan ialah kod bentuk ditambah satu atau dua nombor, dan ia bukanlah keseluruhan spesifikasi. W12x26 bermaksud bentuk W dalam nominal 12 inci dengan berat 26 paun setiap kaki. IPE 300 bermaksud profil-I bebibir selari sedalam 300 mm. HEB 200 bermaksud bahagian H bebibir lebar berat sedalam 200 mm. Dalam setiap kes, nombor nominal hampir kepada — tetapi tidak tepat — dimensi sebenar, dan jisim, bukan kedalaman, yang anda bayar.
| Jawatan | Kedalaman | Lebar bebibir | Ketebalan web | Ketebalan bebibir | Mass |
|---|---|---|---|---|---|
| W12x26 (AISC) | 310 mm | 165 mm | 5.8 mm | 9.7 mm | 38.7 kg/m |
| W12x40 | 303 mm | 203 mm | 7.5 mm | 13.1 mm | 59.5 kg/m |
| IPE 200 | 200 mm | 100 mm | 5.6 mm | 8.5 mm | 22.4 kg/m |
| IPE 300 | 300 mm | 150 mm | 7.1 mm | 10.7 mm | 42.2 kg/m |
| HEB 200 | 200 mm | 200 mm | 9.0 mm | 15.0 mm | 61.3 kg/m |
| HN 400x200 | 400 mm | 200 mm | 8.0 mm | 13.0 mm | 66.0 kg/m |
Dua peraturan menghalang kebanyakan kesilapan pesanan. Pertama, sebutan empayar memetik kedalaman nominal dan jisim sebenar setiap kaki: kedalaman sebenar merentasi siri W12 sahaja merebak lebih kurang 45 mm, daripada kira-kira 303 mm kepada kira-kira 348 mm. Kedua, penetapan metrik memberikan kedalaman tepat — IPE 300 ialah 300 mm dalam — tetapi ketebalan dinding masih perlu dicari, dan dua profil dengan kedalaman yang sama boleh berbeza dengan berat hampir tiga kali ganda.
Panjang Piawai, Gred Keluli dan Toleransi
Pesanan yang menyatakan hanya "I-beam, 12 m" sedang membeli bentuk kekuatan yang tidak diketahui, kelurusan yang tidak diketahui dan kertas kerja yang tidak diketahui. Panjang, gred dan toleransi harus dinyatakan bersama-sama, kerana itulah cara kilang membaca permintaan.
Kilang berguling hingga 6 m, 12 m dan kadangkala 15 hingga 18 m, manakala pasaran imperial memetik 20 kaki hingga 40 kaki. Dua belas meter adalah kompromi biasa antara lebih sedikit sambatan dan had pengangkutan jalan, dan ini adalah panjang kebanyakan penghantaran eksport yang dirancang.
Empat gred muncul pada kebanyakan lukisan:
- ASTM A36 — Hasil 250 MPa, mudah dikimpal, biasa di Amerika Utara untuk pembingkaian ringan dan fabrikasi am.
- ASTM A992 atau A572 Gr. 50 — 345 MPa hasil; A992 ialah gred bentuk W standard untuk bingkai bangunan.
- EN 10025-2 S355JR atau S355J2 — hasil 355 MPa, dengan akhiran JR dan J2 menunjukkan keliatan hentaman Charpy untuk perkhidmatan yang lebih sejuk.
- GB/T 1591 Q355B — gred Cina biasa, selalunya dwi-perakuan kepada EN atau ASTM pada projek eksport.
Tiga toleransi menyebabkan kebanyakan hujah di tapak: camber (haluan menegak), sapu (haluan mendatar) dan twist. Had bebibir lebar biasa ialah 1/8 dalam setiap 10 kaki panjang, atau kira-kira 0.1 peratus, yang bermaksud rasuk 12 m boleh tunduk secara sah sekitar 12 mm dan masih melepasi. Bebibir luar segi empat sama dan toleransi panjang adalah had yang berasingan lagi. Jika rasuk perlu duduk rata di atas plat asas atau berbaris dengan sambatan, letakkan kelas kelurusan pada susunan dan bukannya menemuinya di kedai.
Gulung Panas atau Dikimpal? Penerangan Memberitahu Anda
Perihalan yang menyatakan "bentuk-W canai panas", "IPE" atau "HEB" bermaksud rasuk keluar dari kilang sebagai satu bahagian. Perihalan yang menyatakan "girder plat dikimpal", "rasuk terbina" atau "bahagian H yang direka" bermaksud bebibir dan web telah dipotong daripada plat dan dicantumkan dengan mengimpal. Fabrikasi yang dikimpal ialah cara anda mendapatkan kedalaman yang tidak standard, bebibir yang sangat tebal dan kepingan tunggal yang lebih panjang atau lebih berat daripada apa-apa program rolling yang dibenarkan.
Rasuk yang dikimpal mengalihkan kawalan kualiti ke dalam kedai. Jaring perlu ditetapkan segi empat sama pada bebibir sebelum melekat, input haba perlu dikawal supaya sarang nipis tidak tunduk, dan sambungan hendaklah dikimpal rata, dengan rasuk dipusingkan supaya kimpalan duduk mendatar. Pada sambungan web-ke-bebibir yang panjang, kimpalan pusing dan pengembaraan itu biasanya dibuat dengan kepala arka terendam yang dibawa pada gerabak. Kedai-kedai yang melakukan perkara ini mengikut kelantangan bergerak ke arah kimpalan automatik untuk struktur logam besar bukan sahaja untuk kelajuan, tetapi kerana kimpalan manual sepanjang sambungan 12 m hampir mustahil untuk diulang.
Sistem kimpalan lajur dan boom pegang kepala obor pada sudut tetap semasa gerabak menjalankan panjang rasuk, yang menjadikan manik yang konsisten dan input haba yang boleh diramal mungkin di tempat pertama.
Sistem Kimpalan Lajur dan Boom SAW untuk Jahitan Panjang Lajur kimpalan arka terendam dan boom yang meletakkan obor dengan tepat untuk manik yang konsisten pada plat tebal dan jahitan membujur yang panjang. Lihat Produk → Kedudukan: Langkah yang Paling Banyak Ditinggalkan Penerangan
Mengimpal rasuk di tempat berfungsi untuk kepingan pendek. Untuk apa-apa yang berat, atau apa-apa yang memerlukan kimpalan yang dibuat di atas kepala, kimpalan hendaklah dipusingkan supaya sambungan rata dan pengendali tidak melawan graviti. Itu adalah masalah penentududukan dan bukannya masalah kimpalan, dan ia biasanya diselesaikan dengan penentu kedudukan atau peranti pusing yang dinilai untuk beban dan untuk pusat graviti mengimbangi.
Dua nombor menentukan mesin: jisim kimpalan, dan sejauh mana pusat gravitinya terletak dari tengah meja atau penggelek. Penentu kedudukan dinilai untuk 5 t yang memegang kimpalan 5 t yang pusat gravitinya terletak 800 mm di luar pusat melihat momen terbalik yang tidak ada kena mengena dengan penarafan beban sahaja. Tork putaran, kaedah pengapit dan kerataan permukaan pelekap semuanya perlu diperiksa bersama, sebaik-baiknya sebelum kimpalan pertama diletakkan.

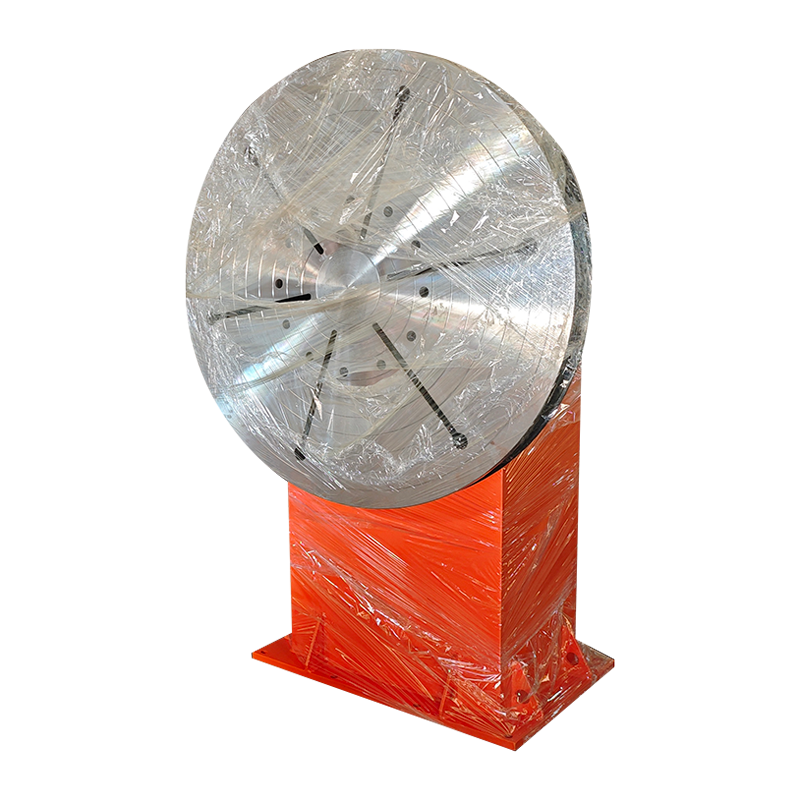

Kedudukan Kimpalan Tiang Berganda untuk Fabrikasi Berat Besar Dua sokongan yang diselaraskan dengan putaran VFD dan pengangkatan berkelajuan malar untuk bahan kerja yang besar, berat atau tidak teratur sehingga 10–200 tan. Lihat Produk → Tempat I-Beams Digunakan
Rasuk-I dipilih di mana-mana struktur perlu membawa lenturan merentasi rentang dengan keluli paling sedikit mungkin, yang meliputi kebanyakan persekitaran binaan.
- Bingkai bangunan — rasuk lantai, tiang dan dek mezanin
- Jambatan — stringers, cross bracing dan kerja-kerja sementara
- Rasuk landasan kren, trek monorel dan rangka angkat
- Pangkalan mesin, gelincir dan bingkai peralatan industri
- Treler, casis dan struktur pengangkutan
- Dalaman turbin angin — bingkai nacelle, platform menara dan sokongan dalaman
- Gantri penghantar, rak dan struktur penyimpanan

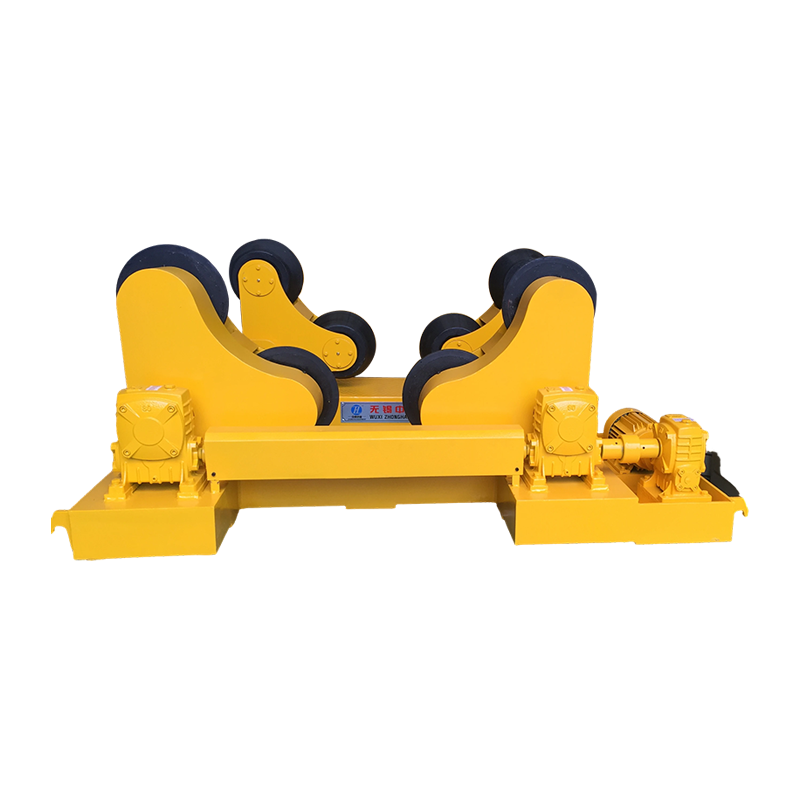

Kerja angin menunjukkan bagaimana dua bahagian kedai fabrikasi bertemu. Menara itu berbentuk silinder dan berpusing di bawah obor pegun; bingkai dan platform dalaman adalah rasuk dan dikimpal rata. Kedai-kedai yang berkhidmat dengan industri itu biasanya memerlukan kedua-dua persediaan kimpalan rasuk dan pemutar, kerana bahagian bulat dikimpal dengan bahan kerja berputar semasa obor kekal diam.

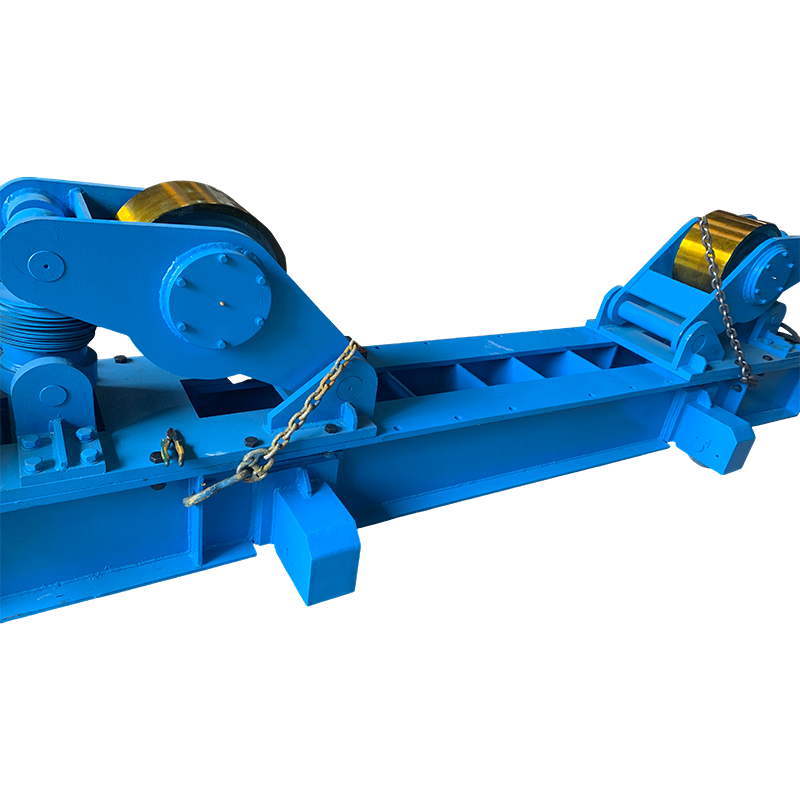

Pemutar Kimpalan Muatkan 100T dengan Pergerakan Orbit Manual Pemutar muat 100 tan dengan perjalanan orbit manual dan penggelek boleh laras untuk putaran lancar bahan kerja silinder semasa kimpalan lilitan dan membujur. Lihat Produk → Perkara yang Perlu Ditentukan Apabila Anda Memesan I-Beam
Pesanan yang membawa tujuh barang ini jarang datang kembali dengan soalan.
| item | Mengapa ia penting | Apa yang hendak ditulis |
|---|---|---|
| Jawatan and standard | Membetulkan geometri bahagian | W12x40 hingga ASTM A6; HEB 200 hingga EN 10365 |
| Gred keluli dan kelas impak | Memperbaiki kekuatan dan ketangguhan | A992; S355J2; Q355B |
| Panjang and cutting | Mempengaruhi pengangkutan, pengendalian dan sambatan | 12 m panjang kilang, atau dipotong mengikut lukisan |
| Pensijilan kilang | Kebolehkesanan untuk fail projek | EN 10204 3.1 sijil atau laporan ujian kilang |
| Kelurusan dan camber | Mendorong kualiti kesesuaian di tapak | Standard, atau 0.1 peratus panjang jika penjajaran adalah kritikal |
| Keadaan permukaan | Memutuskan penyediaan salutan dan kimpalan | Digulung sebagai, letupan dibersihkan kepada Sa 2.5, atau disepuh |
| Fabrikasi dilakukan di sumber | Tentukan perkara yang perlu dilakukan oleh kedai anda sendiri | Lubang, copes dan camber bergolek masuk, atau ditinggalkan kepada fabrikasi |
Soalan Lazim Mengenai I-Beams
Adakah rasuk-I sama dengan rasuk-H?
Untuk tujuan praktikal, ya — kedua-dua nama menggambarkan bahagian berbentuk I. Perbezaannya ialah perkadaran: bentuk rasuk I tradisional mempunyai bebibir sempit, kadangkala tirus, manakala bentuk bebibir lebar dan keratan H mempunyai bebibir selari yang lebar berbanding kedalaman. Perbezaannya ditunjukkan dalam kestabilan sisi, ruang sambungan dan berat.
Apakah maksud W12x26?
Ia berbentuk W secara nominal 12 inci dalam dengan jisim 26 paun setiap kaki, kira-kira 38.7 kg setiap meter. 12 adalah nominal sahaja, memandangkan kedalaman sebenar bahagian W12 berbeza-beza merentas siri, jadi sifat bahagian hendaklah sentiasa diambil daripada katalog dan bukannya daripada nama.
Jalan ke atas yang manakah adalah rasuk-I yang paling kuat?
Berdiri, dengan bebibir mendatar. Kapasiti lenturan meningkat dengan curam dengan kedalaman, jadi rasuk yang sama diletakkan di sisinya kehilangan sebahagian besar kekuatan paksi kuatnya dan bergantung pada sifat paksi lemah yang lebih kecil. Apabila rasuk digunakan sebagai lajur, ia perlu diperiksa untuk lengkokan di kedua-dua arah sebaliknya.
Bolehkah rasuk-I dikimpal?
Ya, dengan syarat kimpalan dibuat mengikut prosedur yang layak. Dua mata lebih penting daripada kimpalan itu sendiri: setara karbon gred, yang menentukan sama ada prapanas diperlukan untuk bebibir tebal, dan input haba, yang menentukan berapa banyak web akan tunduk. Jaringan nipis dan sambungan panjang adalah tempat herotan menjadi mahal.
Apakah perbezaan antara IPE dan HEB?
Kedua-duanya adalah bahagian Eropah bebibir selari, tetapi HEB mempunyai bebibir yang lebih lebar dan dinding yang lebih tebal untuk kedalaman yang sama: IPE 300 mempunyai berat 42.2 kg/m, manakala HEB 300 mempunyai berat 117 kg/m. IPE sesuai dengan rasuk di mana kekuatan lenturan penting dan sokongan sisi tersedia; HEB sesuai dengan ahli yang juga bertindak sebagai tiang, titik angkat atau sokongan yang sarat dengan muatan.
Jika anda ingat satu perkara, ingat bahawa perihalan I-beam ialah set nombor dan bukannya nama. Kedalaman, lebar bebibir, ketebalan web, ketebalan bebibir, panjang dan gred — ditambah dengan pernyataan yang jelas sama ada rasuk digulung panas dalam satu bahagian atau dikimpal daripada plat. Letakkan item tersebut pada lukisan dan pada pesanan pembelian, dan soalan akan dijawab di meja dan bukannya di lantai kedai.
